JT1409熱式風速傳感器是管道風速傳感器

產品簡介：

      JT1409風速傳感器，可同時測量風速、風溫，可安裝固定在通風管道上，傳感器桿體帶長度刻度，擁有兩種傳感器探頭形式：固定安裝探頭和連線探頭，適用于建筑通風管道或通風管井風速測量。

寬范圍偏轉角度可用：

        JT1409傳感器具有±45°寬角度范圍的定向測試。

小尺寸，高靈敏度：

       尺寸小、響應時間快、高靈敏度、高精度等顯著特點，能夠穩定測試動態變化的氣流?？蓽y(cè)試低至0.05m/s 的風速，適合于對環境微小風速到常規風速的全范圍測試（最高可測試到20m/s）。

分體式設計：

       JT1409傳感器采用探頭和采集（變送電路）分體結構設計，配合JT6070系列變送器使用。具體通信接口參見所選變送器電路指標，RS485、0-10V、4-20mA的輸出,使得該傳感器應用更廣、更便捷。

功能特點：

1、寬范圍定向測試：寬開口測風結構設計，使得JT1409能在±45°即90°范圍內有較好的一致性。從而實現了寬角度范圍的測試，角度誤差極小，從而對安裝要求很低。特別適合管道內安裝固定在線測試。

2、高準確度——雙溫度補償：對于熱式風速測試原理，環境溫度（風溫）變化是影響測試精度的主要因素之一，即能夠在更寬的溫度范圍內保證測試精度。JT1400系列采用物理補償和風溫實時補償雙重溫度補償，實現了穩定可靠的精確修正，實現了高精度的測試。

3、高靈敏度——?jiǎng)討B(tài)響應0.2s（t63）：體積更小的感應頭（直徑小于0.5mm），具有更小的熱滯后性和更快的風速變化響應，極大提升了傳感器的整體響應速度。動態響應實測可達到0.2s，滿足環境熱舒適性測試要求。

4、高可靠性——嚴格的出廠試驗：依據工業級設計，全部進行高低溫試驗、振動試驗、鹽霧試驗、防護等級試驗等。

安裝說明：

1. 根據圖示，標記傳感器孔和螺絲位置。

2. 在您希望安裝傳感器的表面鉆一個（7mm）的孔。

3. 為固定坐螺絲鉆四個導向孔。

4. 用四顆螺絲鎖緊固定夾。（螺絲未提供）

5. 將傳感器插入固定坐，調整傳感器的插入深度（參考傳感器本體上印刷的刻度尺），確保氣流指示器（黑色三角形）朝向預期方向。

6. 鎖緊格蘭頭。

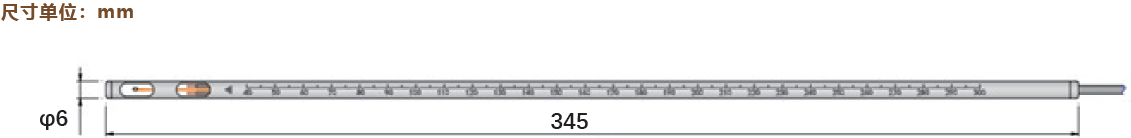

規格尺寸：

技術性能：

結構形式： 分體結構，定向測試

風速范圍： 0~20m/s 可定制0~30m/s

風速精度： ±(0.1+2%讀數)或量程2%取最大值

響應時間： 0.2s （t63，1m/s 風速，25°C，標準大氣壓下測試）

風溫測試： 0~70°C

溫度精度： ±1℃（＜1m/s）±0.5°C（＞1m/s）

采集頻率： 探頭采集＞50Hz

輸出信號： RS485 標準 MODBUS 協議 可選 0-10V 或 4-20mA（見變送器參數）

供電電壓： DC9~36V 見所選變送器參數

額定功耗： ＜1W 含變送器

使用環境： -20~60°C；0~90%RH 不結露狀態下

溫度補償： -25~80°C

基本尺寸： Φ6X 350mm 結構形式可定制

接口形式： 6 芯裸線頭

結構材質： 304 不銹鋼

防護等級： 傳感器滿足IP54 變送器滿足IP65

JT1409熱式風速傳感器的廣泛應用：

      JT1409定向風速傳感器可固定于建筑通風管道上，用于長期監測，確保管道風量正常運行或故障預警。

完整的風速傳感器有風速探頭及數據采集模塊組成

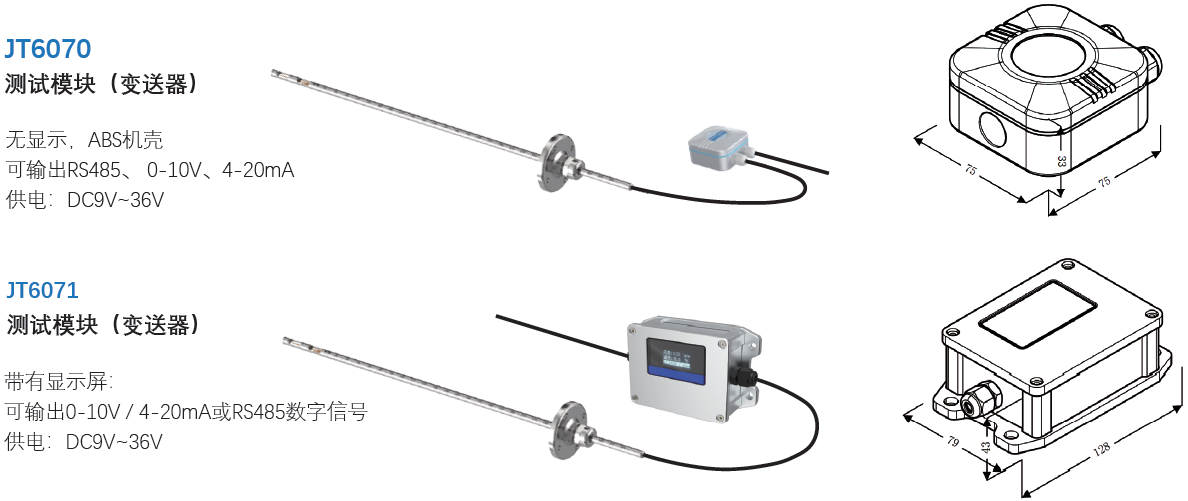

可配置數據采集器（變送器）形式：

     JT1409傳感器采用探頭和采集（變送電路）分體結構設計，需配合JT6070系列變送器使用。具體通信接口參見所選變送器電路指標，變送器可輸出RS485、0-10V、4-20mA。

1、無顯示屏變送器：可輸出模擬模擬信號 0-10V / 4-20mA或RS485數字信號，ABS材質外殼。

2、帶有顯示屏的變送器：可輸出 0-10V / 4-20mA或RS485數字信號，金屬高等級防護外殼。

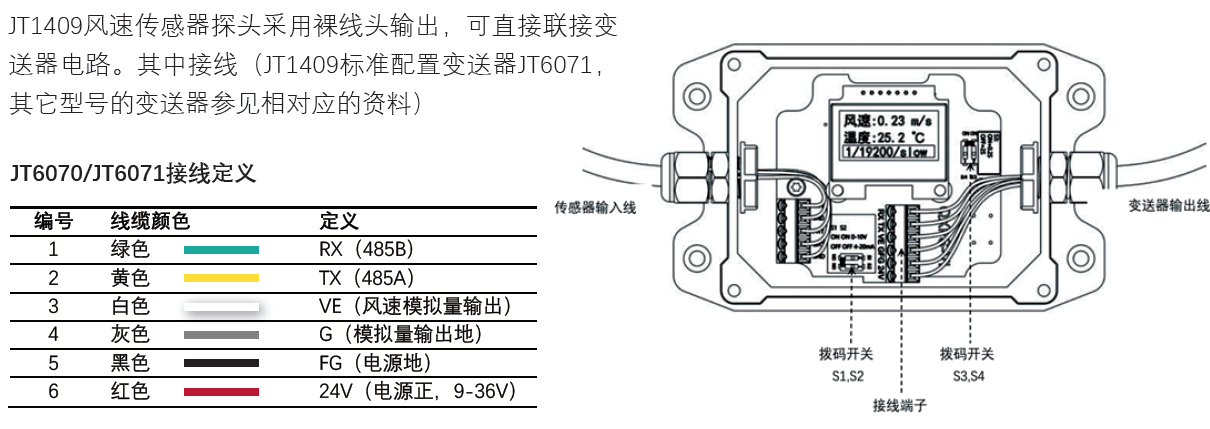

電氣連接

Modbus 協議

     JT1409熱式風速傳感器的設計充分考慮了實際應用中可能遇到的各種復雜環境條件，特別是對于需要在建筑通風系統中進行精確風速監測的場景。其主要特點和優勢包括：

1. 多參數測量：該傳感器不僅能測量風速，還能夠同時測量風溫，這對于評估通風系統的效率和環境控制特別重要。溫度數據可以輔助分析風速變化對熱量傳遞的影響，從而優化空調或通風系統的運行策略。

2. 廣泛的風速測量范圍：標準配置下，JT1409能測量0-20m/s的風速，且可根據特定需求定制至0-30m/s的測量范圍，這覆蓋了從微風到強風的廣泛區間，適合不同類型的通風和環境監測應用。

3. 高精度與穩定性：其風速測量精度達到±(0.1+2%讀數)或量程2%取較大值，這意味著即使在低風速條件下也能提供可靠的測量結果，這對于精確控制室內空氣質量尤其關鍵。

4. 全向測試能力：無方向性限制是JT1409的一個顯著優點，它能夠在任何風向條件下準確測量風速，這對于通風管道內復雜的氣流狀況至關重要。這種設計減少了安裝時對特定方向的依賴，提高了安裝靈活性和測量準確性。

5. 兩種探頭形式：固定安裝探頭和連線探頭的設計，使得傳感器可以根據具體應用場景靈活選擇安裝方式。固定安裝探頭適用于長期監測，而連線探頭則便于在不同位置進行臨時或周期性的測量工作。

6. 適應性強：適用于多種通風環境，無論是新建的建筑通風管道還是現有的通風管井，JT1409都能方便地安裝并開始工作，其傳感器桿體上的長度刻度更是便于定位和記錄安裝位置，有助于維護和后續的數據對比分析。

      綜上所述，JT1409熱式風速傳感器憑借其高精度、全向響應、靈活的安裝方式以及廣泛的適用范圍，成為建筑通風系統監測和優化中的理想選擇，有效幫助提高能源效率，保障室內環境質量。

注：模擬信號輸出時，僅輸出風速。RS485輸出內容為風速和溫度。
